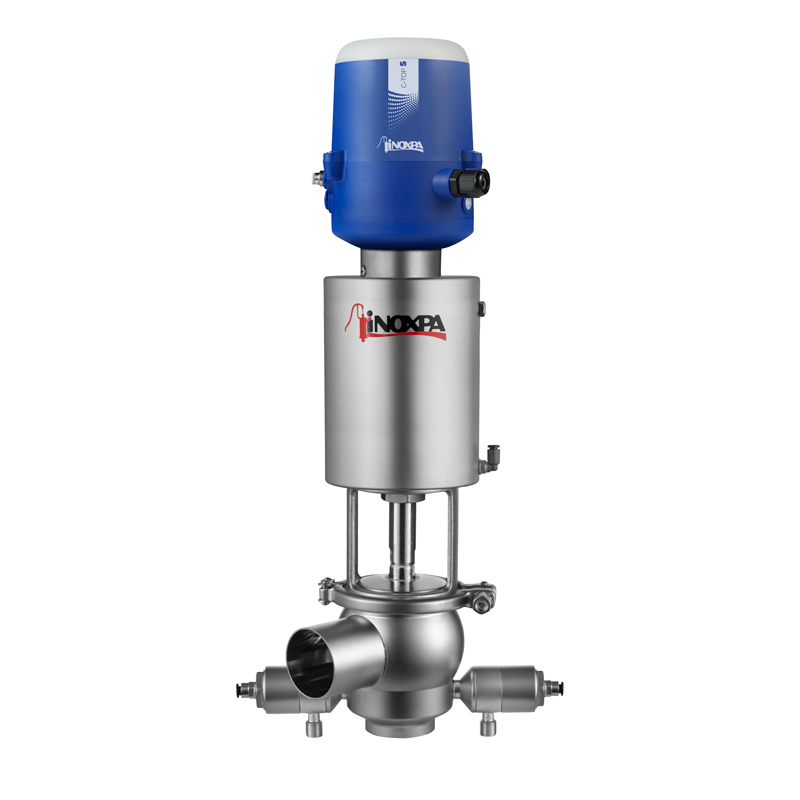

La vanne INNOVA D est une vanne pneumatique d’arrêt à simple siège avec double joint d’arrêt qui, à l’aide d’une chambre de détection de fuites, entre les deux joints, sous pression atmosphérique, permet une séparation entre deux produits en toute sécurité, l’un des deux étant généralement le NEP (produit de nettoyage).
L’application d’air comprimé sur l’actionneur et les détecteurs de fuites se fait de manière simultanée afin d’éviter que des fuites n’apparaissent à travers le détecteur lorsque la vanne s’ouvre. Vanne ouverte - détecteurs fermés / Vanne fermée - détecteurs ouverts.
La chambre de détection de fuites se nettoie via l’un des deux détecteurs de fuites disponibles.
INNOVA D Vanne Mixproof à Double Joint
Information
INNOVA D Vanne Mixproof à Double Joint
Conception et caractéristiques
Joint à siège de profil spécifique, celui supérieur conique et l’inférieur radial.
La vanne principale avec actionneur pneumatique à simple effet (NC) et la vanne de détection de fuites normalement ouverte (NO).
Démontage facile des pièces internes en démontant le raccord Clamp.
Lanterne ouverture, permet l’inspection visuelle de l'axe de la vanne.
Corps orientable à 360°.
Matériels
Pièces en contact avec le produit 1.4404 (AISI 316L)
Autres pièces en acier inoxydable 1.4301 (AISI 304)
Joint EPDM
Finition superficielle
Interne Polie brillante Ra ≤ 0,8 μm
Externe Mate
Tailles disponibles
DIN EN 10357 série A DN 25 - DN 100
(ancien DIN 11850 série 2)
ASTM A269/270 OD 1’’ - OD 4’’
(correspond à du tube OD)
Connexions: Souder
Document

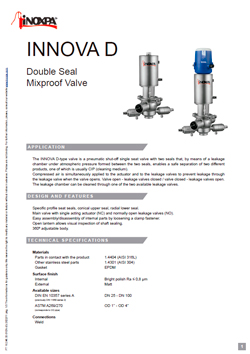

Fiche technique v.22 (4)
Fiche technique (7)
Guide d’installation rapide v.22 (1)
Guide d’installation rapide (1)
Manuel d’instructions v.22 (4)
Manuel d’instructions (7)
Principe de fonctionnement
Matériels and Options
Pièces en contact avec le produit 1.4404 (AISI 316L)
Autres pièces en acier inoxydable 1.4301 (AISI 304)
Joint EPDM
Finition superficielle
Interne Polie brillante Ra ≤ 0,8 μm
Externe Mate
Tailles disponibles
DIN EN 10357 série A DN 25 - DN 100
(ancien DIN 11850 série 2)
ASTM A269/270 OD 1’’ - OD 4’’
(correspond à du tube OD)
Connexions: Souder
Document
| Document N° | 10.246.33.02ES |
| Titre | Válvula Mixproof de Doble Junta INNOVA D |
| Type de fichier | |
|
|
| Document N° | 10.246.33.02EN |
| Titre | Double Seal Mixproof Valve INNOVA D |
| Type de fichier | |
|
|
| Document N° | 10.246.33.02FR |
| Titre | Vanne Mixproof à Double Joint INNOVA D |
| Type de fichier | |
|
|
| Document N° | 10.246.33.02RU |
| Titre | Противосмесительный Клапан с Двойным Уплотнением INNOVA D |
| Type de fichier | |
|
|
| Document N° | 10.246.33.01ES |
| Titre | Válvula Mixproof de Doble Junta INNOVA D |
| Type de fichier | |
|
|
| Document N° | 10.246.33.01EN |
| Titre | Double Seal Mixproof Valve INNOVA D |
| Type de fichier | |
|
|
| Document N° | 10.246.33.01FR |
| Titre | Vanne Mixproof à Double Joint INNOVA D |
| Type de fichier | |
|
|
| Document N° | 10.246.33.01IT |
| Titre | Valvola Mixproof a Doppia Guarnizione INNOVA D |
| Type de fichier | |
|
|
| Document N° | 10.246.33.01DE |
| Titre | INNOVA D Einsitzventil mit zwei Dichtungen |
| Type de fichier | |
|
|
| Document N° | 10.246.33.01RU |
| Titre | Противосмесительный Клапан с Двойным Уплотнением INNOVA D |
| Type de fichier | |
|
|
| Document N° | 10.246.33.01CN |
| Titre | 单座双密封防混阀 INNOVA D |
| Type de fichier | |
|
|
| Document N° | 10.246.30.09MU |
| Titre | Guía rápida de instalación - Quick installation guide - Guide d’installation rapide - Краткое руководство по монтажу INNOVA D |
| Type de fichier | |
|
|
| Document N° | 10.246.30.04MU |
| Titre | Guía rápida de instalación - Quick installation guide - Guide d’installation rapide - Краткое руководство по монтажу INNOVA D |
| Type de fichier | |
|
|
| Document N° | 10.246.30.12ES |
| Titre | INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO Válvula Mixproof de Doble Junta INNOVA D |
| Type de fichier | |
|
|
| Document N° | 10.246.30.12EN |
| Titre | INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS Double Seal Mixproof Valve INNOVA D |
| Type de fichier | |
|
|
| Document N° | 10.246.30.12FR |
| Titre | INSTRUCTIONS RELATIVES À L’INSTALLATION, À LA MISE EN SERVICE ET À LA MAINTENANCE Vanne Mixproof à double joint INNOVA D |
| Type de fichier | |
|
|
| Document N° | 10.246.30.12RU |
| Titre | ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ ПРОТИВОСМЕСИТЕЛЬНЫЙ КЛАПАН С ДВОЙНЫМ УПЛОТНЕНИЕМ INNOVA D |
| Type de fichier | |
|
|
| Document N° | 10.246.30.03ES_revA |
| Titre | INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO Válvula Mixproof de Doble Junta INNOVA D |
| Type de fichier | |
| Résumé | La válvula INNOVA D es una válvula neumática de simple asiento con doble junta de cierre, que mediante una cámara de detección de fugas, entre las dos juntas, a presión atmosférica, permite una separación segura entre dos productos, uno de los cuáles es habitualmente CIP, producto de limpieza. |
|
|
| Document N° | 10.246.30.07ES |
| Titre | INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO Válvula Mixproof de Doble Junta INNOVA D - ANEXO ATEX |
| Type de fichier | |
|
|
| Document N° | 10.246.30.03EN_revA |
| Titre | INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS Double Seal Mixproof Valve INNOVA D |
| Type de fichier | |
| Résumé | INNOVA D is a pneumatic shut-off single seat valve with two seals that, by means of a leakage chamber under atmospheric pressure formed between the two seals, enables a safe separation of two different products, one of which is usually CIP, cleaning product. |
|
|
| Document N° | 10.246.30.07EN |
| Titre | INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS Double Seal Mixproof Valve INNOVA D - ANNEX ATEX |
| Type de fichier | |
|
|
| Document N° | 10.246.30.03FR_revA |
| Titre | INSTRUCTIONS RELATIVES À L’INSTALLATION, À LA MISE EN SERVICE ET À LA MAINTENANCE Vanne Mixproof à double joint INNOVA D |
| Type de fichier | |
| Résumé | La vanne INNOVA D est une vanne pneumatique d’arrêt à simple siège avec double joint d’arrêt qui, à l’aide d’une chambre de détection de fuites, entre les deux joints, sous pression atmosphérique, permet une séparation entre deux produits en toute sécurité, l’un des deux étant généralement le NEP |
|
|
| Document N° | 10.246.30.07FR |
| Titre | INSTRUCTIONS RELATIVES À L’INSTALLATION, À LA MISE EN SERVICE ET À LA MAINTENANCE Vanne Mixproof à double joint INNOVA D - ANNEXE ATEX |
| Type de fichier | |
|
|
| Document N° | 10.246.30.03RU_revA |
| Titre | ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ ПРОТИВОСМЕСИТЕЛЬНЫЙ КЛАПАН С ДВОЙНЫМ УПЛОТНЕНИЕМ INNOVA D |
| Type de fichier | |
| Résumé | В данном руководстве приведена информация о приемке, установке, функционировании, сборке, разборке и обслуживании клапана INNOVA D |
|
|
| Document N° | INNOVA D L ACT_AS NC |
| Type de fichier | .rar |
|
|
| Document N° | INNOVA D L ACT_AS NC & C-TOP S |
| Type de fichier | .rar |
|
|
| Document N° | INNOVA D T ACT_AS NC |
| Type de fichier | .rar |
|
|
| Document N° | INNOVA D T ACT_AS NC & C-TOP S |
| Type de fichier | .rar |
|
|
