La pompe HLR est une pompe à lobes rotatifs à déplacement positif; la pompe à lobes rotatifs a été conçue selon la norme EHEDG pour les installations et les procédés qui répondent aux critères hygiéniques les plus exigeants. C’est une pompe qui fonctionne à des vitesses de rotation basse ce qui se traduit par un pompage doux, un faible niveau de cisaillement et ainsi un risque faible d’endommager le produit. Elle est idéale pour le transfert de tous types de liquides, de faible ou de forte viscosité (de 1 jusqu’à 1.000.000 cPO) ainsi que des produits ayant des matières en suspension fragiles (caillé, cultures biologiques...). La pompe à lobes rotatifs est parfaite pour l’industrie alimentaire, cosmétique et pharmaceutique.
HLR Pompe à Lobes Hygiénique
Information
HLR Pompe à Lobes Hygiénique
Principe de fonctionnement

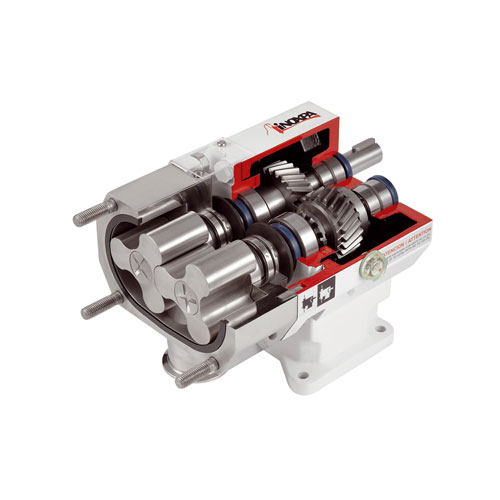

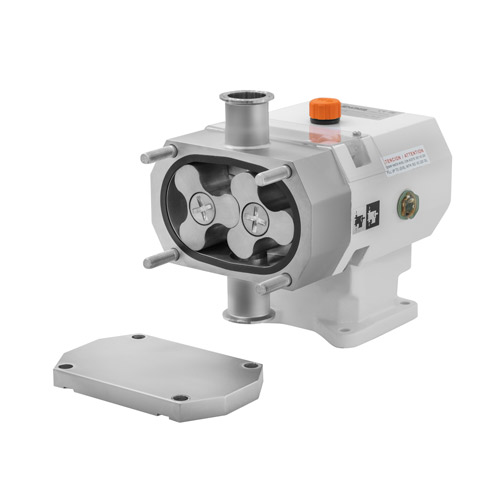

Le principe de la pompe à lobes rotatifs HLR est basé sur deux rotors trilobulaires qui tournent de manière synchronisés en sens inverses dans le corps. En tournant, les espaces entre les lobes et le corps se remplissent consécutivement et le produit est transféré de l’aspiration vers le refoulement en déplaçant un volume fixe. Grâce aux tolérances adaptées entre les lobes et le corps un flot continu du produit est maintenu, assurant ainsi un pompage efficace.
Conception et caractéristiques
Support vertical.
Exécution palier.
Pompe auto-vidangeable.
Rotors de forme trilobulaire.
Fixation des lobes de conception hygiénique.
Garnitures mécaniques hygiéniques, montage interne.
Garnitures mécaniques accessibles par la partie frontale, sans avoir besoin de démonter le corps de pompe.
Joints avec déformation contrôlée, pour éliminer tous risques de zone morte.
Maintenance et nettoyage facilité.
Connexions Clamp (standard).
Matériels
Corps et lobes en micro fusion: AISI 316L
Support de roulements: GG-25
Joints: EPDM selon FDA 177.2600
Garniture mécanique: SiC/C/EPDM
Finition superficielle interne: Ra ≤ 0,8µm
Finition superficielle externe: poli brillant
Options
Garniture mécanique en SiC/SiC, TgC/SiC.
Etanchéité avec garniture réfrigérée ou garniture équilibrée.
Joints en FPM ou FFPM.
Lobes d’ailes (Wingslobes).
Vanne de sécurité ou by-pass externe.
Double enveloppe.
Finition superficielle Ra ≤ 0,5 μm pour applications pharmaceutiques.
Possibilité de montage horizontal (non certifié EHEDG).
Plusieurs types d’entraînement et de protections (moto réducteur avec variateur de fréquence…).
Montage de l’ensemble sur châssis de conception sanitaire en acier inoxydable 304 sur silent-blocks.
Chariot avec possibilité de coffret électrique.
Connexions Clamp DIN32676, DIN 11864-1, DIN 11864-2…
Certificats matières (3.1), certificats de rugosité.
Possibilité de certifier la pompe ATEX.
Document
Fiche technique (8)
Manuel d’instructions (8)
Principe de fonctionnement
Le principe de la pompe à lobes rotatifs HLR est basé sur deux rotors trilobulaires qui tournent de manière synchronisés en sens inverses dans le corps. En tournant, les espaces entre les lobes et le corps se remplissent consécutivement et le produit est transféré de l’aspiration vers le refoulement en déplaçant un volume fixe. Grâce aux tolérances adaptées entre les lobes et le corps un flot continu du produit est maintenu, assurant ainsi un pompage efficace.
Matériels and Options
Corps et lobes en micro fusion: AISI 316L
Support de roulements: GG-25
Joints: EPDM selon FDA 177.2600
Garniture mécanique: SiC/C/EPDM
Finition superficielle interne: Ra ≤ 0,8µm
Finition superficielle externe: poli brillant
Garniture mécanique en SiC/SiC, TgC/SiC.
Etanchéité avec garniture réfrigérée ou garniture équilibrée.
Joints en FPM ou FFPM.
Lobes d’ailes (Wingslobes).
Vanne de sécurité ou by-pass externe.
Double enveloppe.
Finition superficielle Ra ≤ 0,5 μm pour applications pharmaceutiques.
Possibilité de montage horizontal (non certifié EHEDG).
Plusieurs types d’entraînement et de protections (moto réducteur avec variateur de fréquence…).
Montage de l’ensemble sur châssis de conception sanitaire en acier inoxydable 304 sur silent-blocks.
Chariot avec possibilité de coffret électrique.
Connexions Clamp DIN32676, DIN 11864-1, DIN 11864-2…
Certificats matières (3.1), certificats de rugosité.
Possibilité de certifier la pompe ATEX.
