INNOVA M Shut-off Single Seat Valve

INNOVA M Shut-off Single Seat Valve

  • Shut-off Single Seat Valve
  • Shut-off Single Seat Valve
  • Shut-off Single Seat Valve
  • Shut-off Single Seat Valve

Information

INNOVA M Shut-off Single Seat Valve

The INNOVA M-type valve is a pneumatic shut-off seat valve for hygienic applications.

The valve is designed for the direction of product flow from the upper to the lower body.

To avoid the effect of water hammer, the valve closes against the flow.

Information

INNOVA M Shut-off Single Seat Valve

Conception et caractéristiques

Joint de siège au profil spécifique, assure sa fiabilité dans des conditions difficiles de fonctionnement.
La conception hygiénique du joint permet un nettoyage parfait.
Actionneur pneumatique simple effet.
Vanne normalement fermée (NF) dans sa version standard.
Montage normalement ouvert (NO) par simple inversion de l'actionneur pneumatique.
Démontage facile des pièces internes en démontant le raccord Clamp.
Lanterne ouverture, permet l’inspection visuelle de l'axe de la vanne.
Corps orientable à 360°.

Matériels

Pièces en contact avec le produit AISI 316L (1.4404)
Autres pièces en acier inoxydable AISI 304 (1.4301)
Joint EPDM

Finition superficielle :
Interne Polie brillante Ra ≤ 0,8 μm
Externe Mate

Tailles disponibles :
DIN 11850 DN 25 - DN 100
ASME BPE OD 1" - OD 4"

Connexions : Souder

Options

Actionneur pneumatique double effet.
Joints en FPM, HNBR.
Autres raccords.

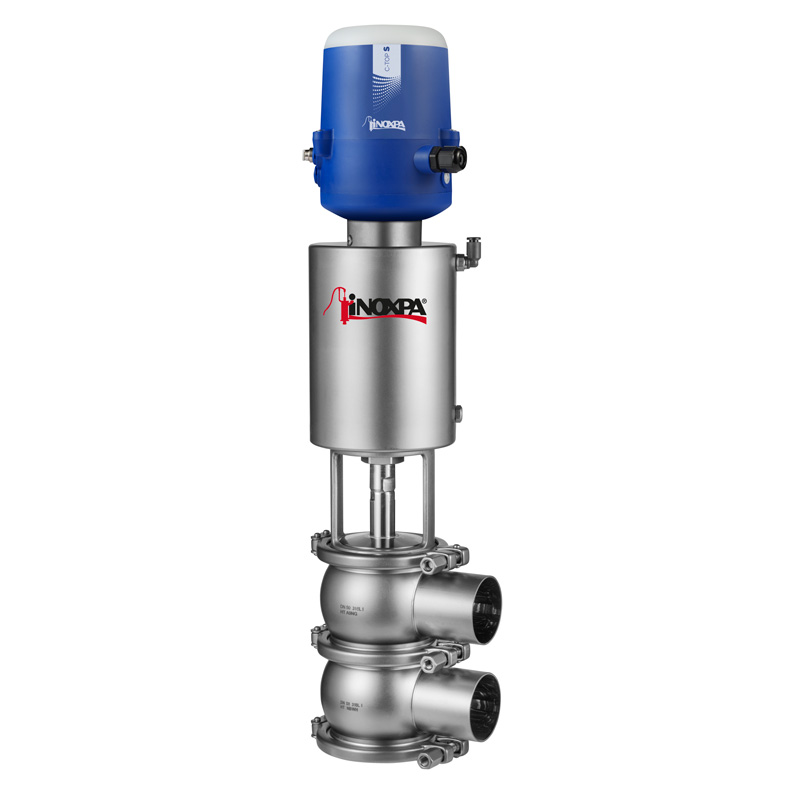

Tête de commande C-TOP+.
Détecteurs de position externes.
Finition superficielle Ra ≤ 0,5 μm.

Document

Fiche technique (5)
Guide d’installation rapide (1)
Manuel d’instructions (3)
Principe de fonctionnement
Matériels and Options

Pièces en contact avec le produit AISI 316L (1.4404)
Autres pièces en acier inoxydable AISI 304 (1.4301)
Joint EPDM

Finition superficielle :
Interne Polie brillante Ra ≤ 0,8 μm
Externe Mate

Tailles disponibles :
DIN 11850 DN 25 - DN 100
ASME BPE OD 1" - OD 4"

Connexions : Souder

Actionneur pneumatique double effet.
Joints en FPM, HNBR.
Autres raccords.
Tête de commande C-TOP+.
Détecteurs de position externes.
Finition superficielle Ra ≤ 0,5 μm.

Document
Document N° 10.241.33.01ES
Titre Válvula de Simple Asiento de Cierre M
Type de fichier .pdf
    Download
    • E-mail
Document N° 10.241.33.01EN
Titre Shut-off Single Seat Valve INNOVA M
Type de fichier .pdf
    Download
    • E-mail
Document N° 10.241.33.01FR
Titre Vanne à Clapet Simple Siège INNOVA M
Type de fichier .pdf
    Download
    • E-mail
Document N° 10.241.33.01IT
Titre Valvola ad Otturatore a Singola Sede INNOVA M
Type de fichier .pdf
    Download
    • E-mail
Document N° 10.241.33.01RU
Titre Отсечной Седельный Клапан INNOVA M
Type de fichier .pdf
    Download
    • E-mail
Document N° 10.241.30.03MU
Titre Guía rápida de instalación - Quick installation guide - Guide d’installation rapide - Краткое руководство по монтажу INNOVA M
Type de fichier .pdf
    Download
    • E-mail
Document N° 10.241.30.01ES_revA
Titre INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA DE SIMPLE ASIENTO INNOVA M / L
Type de fichier .pdf
Résumé Este manual contiene información sobre la recepción, instalación, operación, montaje, desmontaje y mantenimiento para la válvula INNOVA M
    Download
    • E-mail
Document N° 10.241.30.01EN_revA
Titre INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS SINGLE SEAT VALVE INNOVA M / L
Type de fichier .pdf
Résumé This manual contains information about the reception, installation, operation, assembly, disassembly and maintenance of the INNOVA M
    Download
    • E-mail
Document N° 10.241.30.01FR_revA
Titre INSTRUCTIONS RELATIVES À L’INSTALLATION, À LA MISE EN SERVICE ET À LA MAINTENANCE VANNE À SIMPLE SIÈGE INNOVA M / L
Type de fichier .pdf
Résumé Ce manuel contient des informations sur la réception, l’installation, l’utilisation, le montage, le démontage et l’entretien des vannes INNOVA M
    Download
    • E-mail
