INNOVA L Divert Single Seat Valve

  • Divert Single Seat Valve
  • Divert Single Seat Valve
  • Divert Single Seat Valve
  • Divert Single Seat Valve

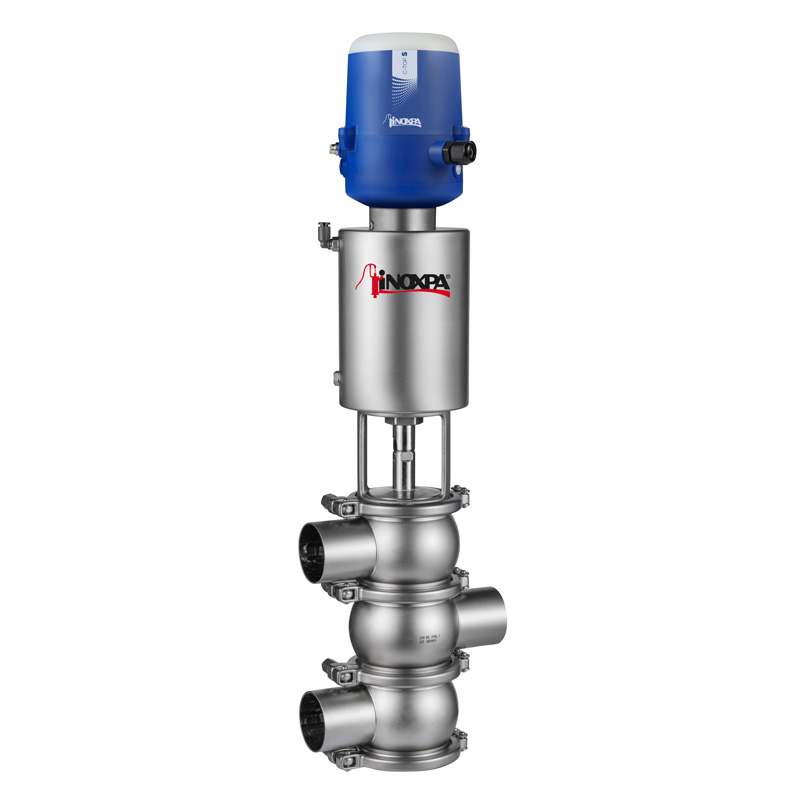

The L type valve is a pneumatic divert single seat valve with diverging flow designed for hygienic applications. The plug is specifically designed to manage diverging flows, given that it closes against the direction of flow (inlet via the central body and outlet via the upper or lower bodies).

Information

INNOVA L Divert Single Seat Valve

Conception et caractéristiques

As standard, the lower body is the closure section, whilst the upper body is for diversion.
Simply invert the actuator for upper body closure with diversion to the lower body.
Easy to maintain with access to the internal parts by loosening the body clamp.
Open lantern allows visual inspection of the shaft sealing.
360º adjustable bodies.

Matériels

Pièces en contact avec le produit 1.4404 (AISI 316L)
Autres pièces en inoxydable 1.4301 (AISI 304)
Joints en contact avec le produit EPDM

Finitions superficielles
Interne Poli brillant Ra ≤ 0,8 μm
Externe Mate

Tailles disponibles
DIN EN 10357 série A DN 25 - DN 100
(ancien DIN 11850 série 2)
ASTM A269/270 OD 1’’ - OD 4’’
(correspond à du tube OD)

Connexions: Souder

Document

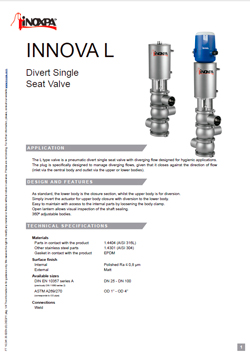

Fiche technique v.22 (4)
Fiche technique (5)
Guide d’installation rapide v.22 (1)
Guide d’installation rapide (1)
Manuel d’instructions v.22 (4)
Manuel d’instructions (3)
3D CAD v.22 (8)
Principe de fonctionnement
Matériels and Options

Pièces en contact avec le produit 1.4404 (AISI 316L)
Autres pièces en inoxydable 1.4301 (AISI 304)
Joints en contact avec le produit EPDM

Finitions superficielles
Interne Poli brillant Ra ≤ 0,8 μm
Externe Mate

Tailles disponibles
DIN EN 10357 série A DN 25 - DN 100
(ancien DIN 11850 série 2)
ASTM A269/270 OD 1’’ - OD 4’’
(correspond à du tube OD)

Connexions: Souder
