INNOVA G Control Single Seat Valve

  • Control Single Seat Valve

The INNOVA G-type valve is a pneumatic flow control single seat valve for hygienic applications. Its main function involves regulating flow, controlling pressure and level.

The plug’s design enables equal percentage flow control to obtain the required Kv factor. This type of control is recommended for systems with significant flow or differential pressure variations.

Positioning is controllable either manually or using a process parameter via the positioning sensor.

Information

INNOVA G Control Single Seat Valve

Conception et caractéristiques

Normally closed (NC) valve without seal in the plug.
Equal percentage control plug.
Dual function positioner: position controller (PD) or process controller (PID).
Easy assembly/disassembly of internal parts by loosening a clamp fastener.
Open lantern allows visual inspection of shaft sealing.
360º adjustable body.

Matériels

Parts in contact with the product 1.4404 (AISI 316L)
Other stainless steel parts 1.4301 (AISI 304)
Gaskets in contact with the product EPDM

Surface finish
Internal Bright polish Ra ≤ 0,8 μm
External Matt

Available sizes
DIN EN 10357 series A DN 25 - DN 100
(previously DIN 11850 series 2)
ASTM A269/270 OD 1’’ - OD 4’’
(corresponds to OD pipe)

Connections
Weld

Options

Double-acting pneumatic actuator.
Gaskets: FPM, HNBR.
Seat seal.
Other connection types.
Surface finish: Ra ≤ 0,5 μm.
Jacketed body.
Steam barrier.

Document

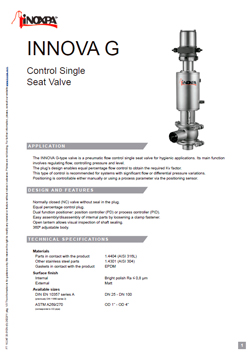

Fiche technique v.22 (3)
Fiche technique (6)
Guide d’installation rapide v.22 (1)
Guide d’installation rapide (1)
Manuel d’instructions v.22 (4)
Manuel d’instructions (7)
3D CAD v.22 (4)
Principe de fonctionnement
Matériels and Options

Parts in contact with the product 1.4404 (AISI 316L)
Other stainless steel parts 1.4301 (AISI 304)
Gaskets in contact with the product EPDM

Surface finish
Internal Bright polish Ra ≤ 0,8 μm
External Matt

Available sizes
DIN EN 10357 series A DN 25 - DN 100
(previously DIN 11850 series 2)
ASTM A269/270 OD 1’’ - OD 4’’
(corresponds to OD pipe)

Connections
Weld

Double-acting pneumatic actuator.
Gaskets: FPM, HNBR.
Seat seal.
Other connection types.
Surface finish: Ra ≤ 0,5 μm.
Jacketed body.
Steam barrier.

Document
Document N° 10.247.33.02ES
Titre Válvula de Simple Asiento de Control INNOVA G
Type de fichier .pdf
    Download
    • E-mail
Document N° 10.247.33.02EN
Titre Control Single Seat Valve INNOVA G
Type de fichier .pdf
    Download
    • E-mail
Document N° 10.247.33.02RU
Titre Односедельный Регулирующий Клапан INNOVA G
Type de fichier .pdf
    Download
    • E-mail
Document N° 10.247.33.01ES
Titre Válvula de Simple Asiento de Control INNOVA G
Type de fichier .pdf
    Download
    • E-mail
Document N° 10.247.33.01EN
Titre Control Single Seat Valve INNOVA G
Type de fichier .pdf
    Download
    • E-mail
Document N° 10.247.33.01IT
Titre Valvola di Controllo a Singola Sede INNOVA G
Type de fichier .pdf
    Download
    • E-mail
Document N° 10.247.33.01DE
Titre Steuer-Einsitzventil INNOVA G
Type de fichier .pdf
    Download
    • E-mail
Document N° 10.247.33.01RU
Titre Односедельный Регулирующий Клапан INNOVA G
Type de fichier .pdf
    Download
    • E-mail
Document N° 10.247.33.01CN
Titre 比例流量调节阀 INNOVA G
Type de fichier .pdf
    Download
    • E-mail
Document N° 10.247.30.09MU
Titre Guía rápida de instalación - Quick installation guide - Guide d’installation rapide - Краткое руководство по монтажу INNOVA G
Type de fichier .pdf
    Download
    • E-mail
Document N° 10.247.30.04MU
Titre Guía rápida de instalación - Quick installation guide - Guide d’installation rapide - Краткое руководство по монтажу INNOVA G
Type de fichier .pdf
    Download
    • E-mail
Document N° 10.247.30.12ES
Titre INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA DE SIMPLE ASIENTO INNOVA G
Type de fichier .pdf
    Download
    • E-mail
Document N° 10.247.30.12EN
Titre INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS CONTROL VALVE INNOVA G
Type de fichier .pdf
    Download
    • E-mail
Document N° 10.247.30.12FR
Titre INSTRUCTIONS RELATIVES À L’INSTALLATION, LA MISE EN SERVICE ET À LA MAINTENANCE VANNE DE CONTRÔLE INNOVA G
Type de fichier .pdf
    Download
    • E-mail
Document N° 10.247.30.12RU
Titre ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ РЕГУЛИРУЮЩИЙ КЛАПАН INNOVA G
Type de fichier .pdf
    Download
    • E-mail
Document N° 10.247.30.03ES_revA
Titre INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA DE CONTROL INNOVA G
Type de fichier .pdf
Résumé La válvula INNOVA G es una válvula proporcional de actuación neumática diseñada para el control de flujo en instalaciones de industrias lácteas, alimentaria, de bebidas, farmacéutica i química fina.
    Download
    • E-mail
Document N° 10.247.30.07ES
Titre INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA DE CONTROL INNOVA G - ANEXO ATEX
Type de fichier .pdf
    Download
    • E-mail
Document N° 10.247.30.03EN_revA
Titre INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS CONTROL VALVE INNOVA G
Type de fichier .pdf
Résumé The type G valve is a proportional pneumatically actuated valve designed for flow control in installations of the dairy and food-processing industries, beverage production, pharmaceutical and fine chemicals industries.
    Download
    • E-mail
Document N° 10.247.30.07EN
Titre INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS CONTROL VALVE INNOVA G - ANNEX ATEX
Type de fichier .pdf
    Download
    • E-mail
Document N° 10.247.30.03FR_revA
Titre INSTRUCTIONS RELATIVES À L’INSTALLATION, LA MISE EN SERVICE ET À LA MAINTENANCE VANNE DE CONTRÔLE INNOVA G
Type de fichier .pdf
Résumé La vanne INNOVA G est une vanne proportionnelle à commande pneumatique conçue pour le contrôle de la circulation du fluide dans les installations des secteurs laitier, alimentaire, des boissons, pharmaceutique et de la chimie fine
    Download
    • E-mail
Document N° 10.247.30.07FR
Titre INSTRUCTIONS RELATIVES À L’INSTALLATION, LA MISE EN SERVICE ET À LA MAINTENANCE VANNE DE CONTRÔLE INNOVA G - ANNEXE ATEX
Type de fichier .pdf
    Download
    • E-mail
Document N° 10.247.30.03RU_revA
Titre ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ РЕГУЛИРУЮЩИЙ КЛАПАН INNOVA G
Type de fichier .pdf
Résumé В данном руководстве приведена информация о приемке, установке, функционировании, сборке, разборке и обслуживании клапана INNOVA G.
    Download
    • E-mail
Document N° INNOVA G L ACT_AS NC
Type de fichier .rar
    Download
    • E-mail
Document N° INNOVA G L ACT_AS NC & TOPCONTROL_8693
Type de fichier .rar
    Download
    • E-mail
Document N° INNOVA G T ACT_AS NC
Type de fichier .rar
    Download
    • E-mail
Document N° INNOVA G T ACT_AS NC & TOPCONTROL_8693
Type de fichier .rar
    Download
    • E-mail
